DIY 작업2022. 3. 30. 12:08

예전에 대량으로 구입했던 TP4056 리튬이온 배터리 충전 모듈이 많이 남아서 집안에 건전지를 사용하는 물건들을 틈나는 대로 충전식으로 개조하고 있다. 아이 책상에 보니 책상 위 지우개똥 같은 것을 치우는 토끼 모양 청소기가 있어서 충전식으로 개조해 보았다.





이렇게 예쁘게 생긴 청소기이다







바닥에 브러시와 흡입 구멍이 있어서 브러시가 먼지를 떼내면 팬이 돌면서 먼지를 빨아들이는 구조이다

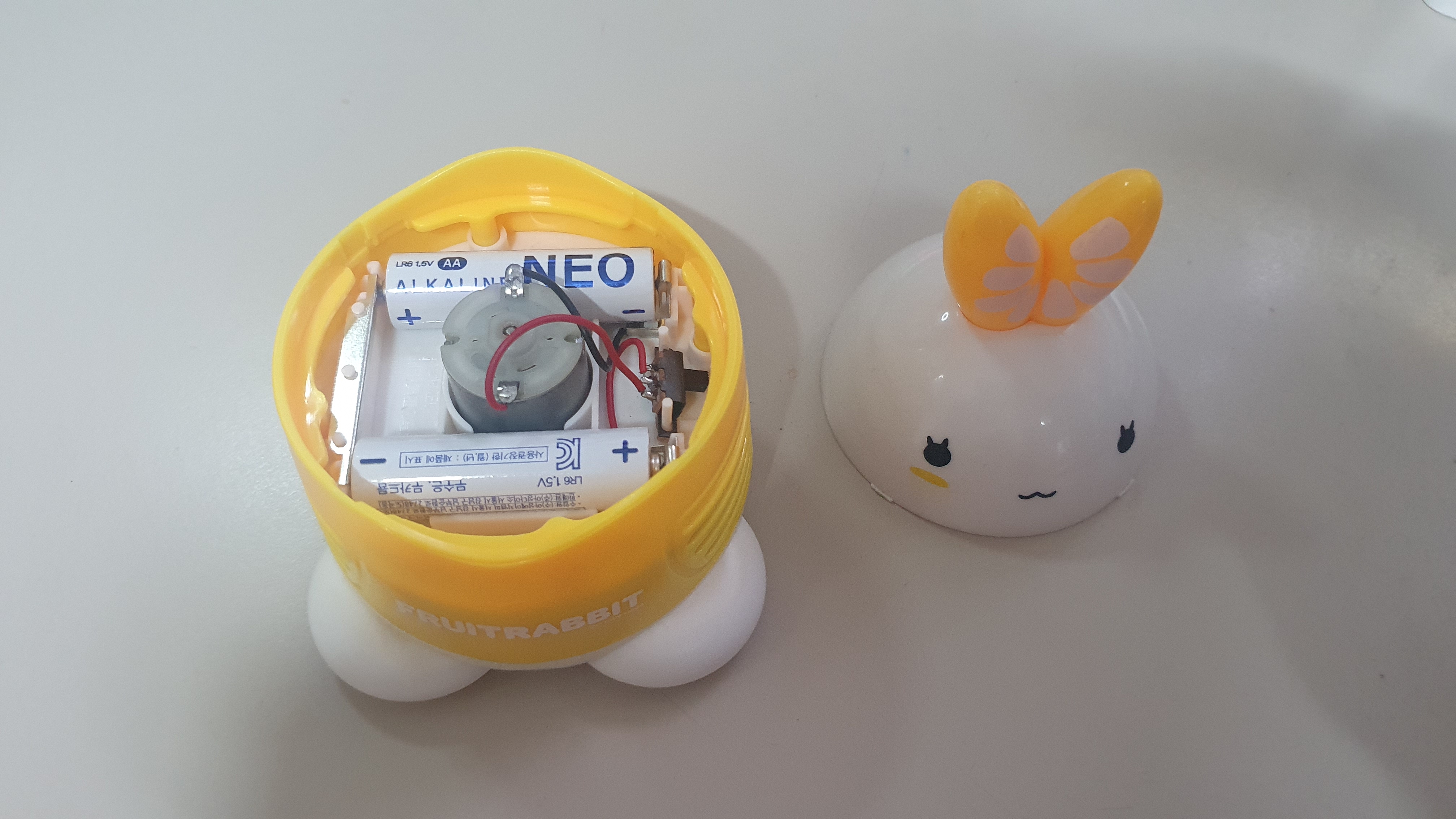

AA 건전지 2개로 구동이 된다

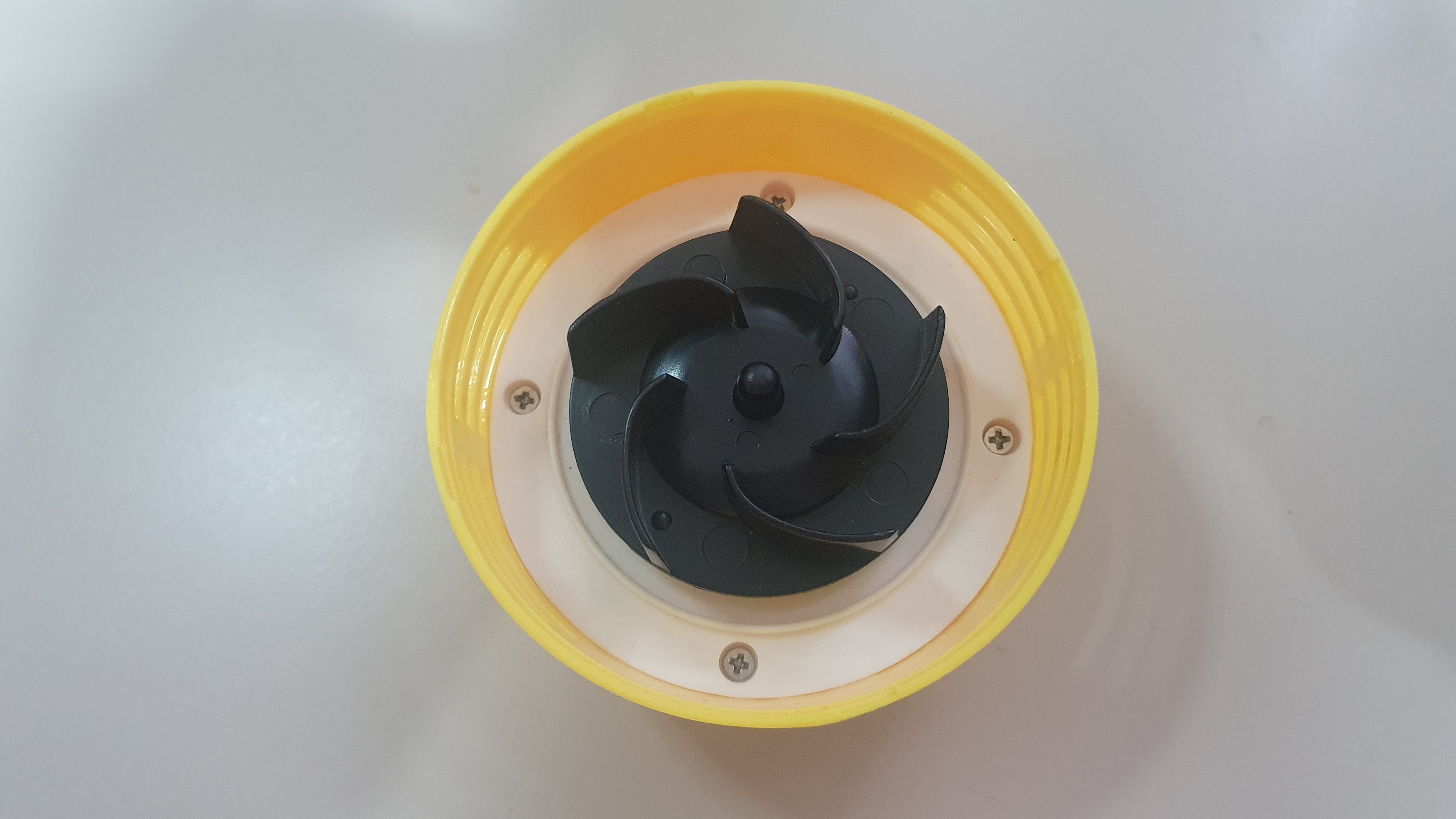

브러시 부분을 떼내면 이런 팬이 달려 있다







스위치는 원래 달려 있던 것을 사용했고 어디서 굴러온건지 잘 모르겠는 소형 리튬이온 배터리, TP4056에도 충전용 마이크로 USB 단자가 있지만 밖으로 빼내기가 어려워 별도의 마이크로 5핀 USB 모듈 단자를 사용했다. 그리고 TP4056 충전 모듈이 필요하다.







건전지 공간을 부품들로 채우기 위해 필요 없는 부분을 모두 니퍼로 잘라주고 부품들을 배선하여 글루건으로 고정시켰다.

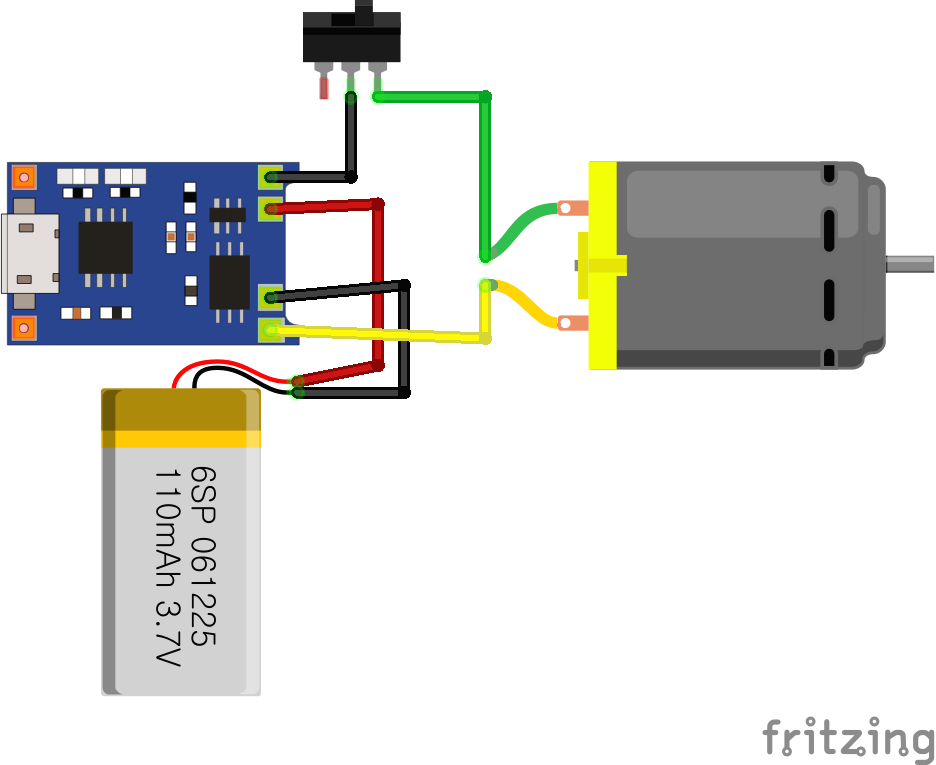

배선은 위와 같다







스위치는 켜기 쉽게 아예 밖으로 빼서 구멍 뚫고 나사로 튼튼하게 고정하였다

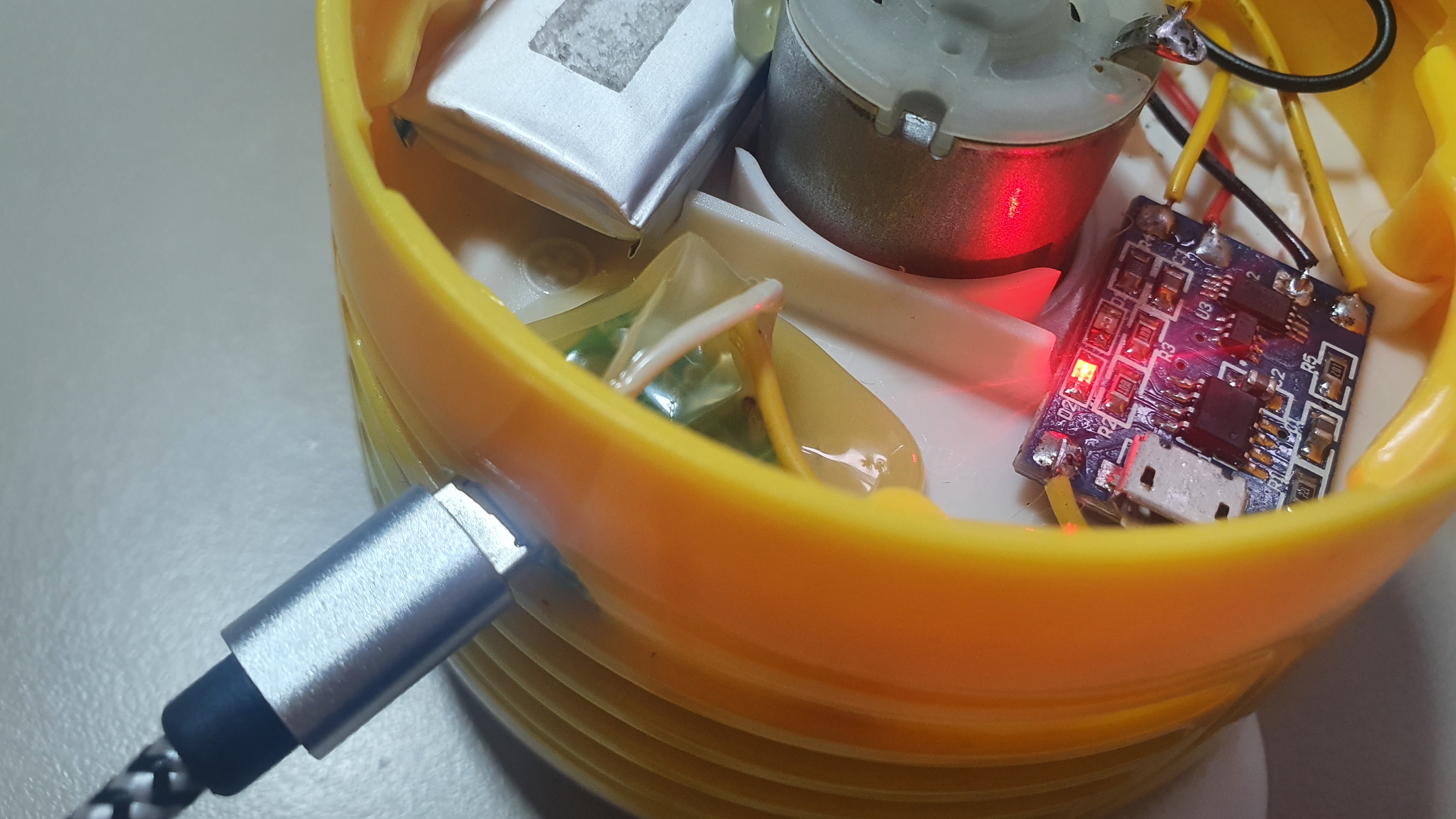

USB 충전 케이블을 꼽으니 충전모듈에 빨간불이 들어오면서 충전이 시작된다. 완충되면 녹색불로 바뀐다.







잘 작동한다 ^^ 전압이 조금 더 올라서 그런지 모터힘도 더 세진 것 같다.



점점 갈 곳을 잃어가는 건전지들...
