[컴퓨터&인터넷] - 채굴 중고 RX580 4GB 그래픽카드 쿨링팬 교체

벌써 2년여 전에 7만 원에 구입했던 조텍 RX580 채굴용 그래픽카드를 펌웨어를 교체하고 시끄럽던 쿨링팬을 교체하여 지금까지 잘 쓰고 있다. 사실 그래픽카드 가격만 정상적이었으면 벌써 바꿨겠지만 일단은 이걸로 존버를 하고 있다. 아무튼 원래의 빨간색 쿨링팬을 흰색 저 RPM 팬으로 바꾸니 소음은 줄었으나 발열은 크게 줄지 않았었다. 그러던 중 이 그래픽카드에 2개의 팬을 달아 개조한 글들을 인터넷에서 보게 되었고 나도 도전해 보았다.

블로그에 올릴 생각을 못 했기에 작업하면서 사진을 찍지 못했다. 그래서 결과물 사진밖에 없으나 딱 보면 대부분의 사람들이 할 수 있을 정도의 난이도이다.

■준비물

• PWM 지원되는 92mm 시스템 쿨링팬 2개
  나의 경우 TL-9015W라는 제품을 이용했다 PWM, 크기 92mm, 두께 15mm(얇다), 2500RPM 등 모든 조건에 부합해서 선택을 했다
• PWM Y분배 케이블
• 케이블타이

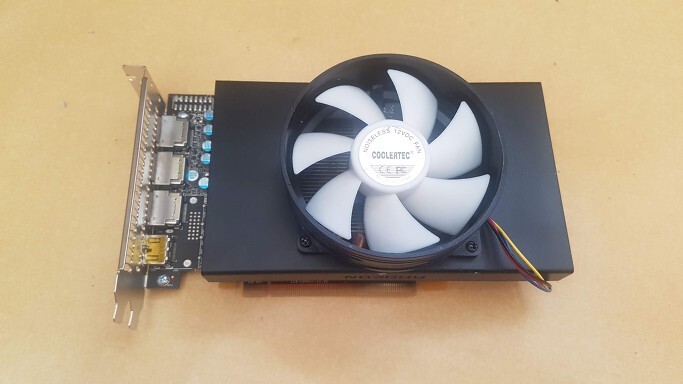

일단 필요 없게 된 위의 쿨링팬과 커버 부분을 제거해야 한다. 쿨링팬은 커넥터로 되어 있으니 그냥 뽑으면 되는데 매우 뻑뻑하므로 조심해서 뽑아야 한다. 나사로 되어 있으므로 체결된 나사 8개를 풀면 분리가 된다.  이 쿨링팬을 2개의 팬으로 바꿔주면 되는 것이다.

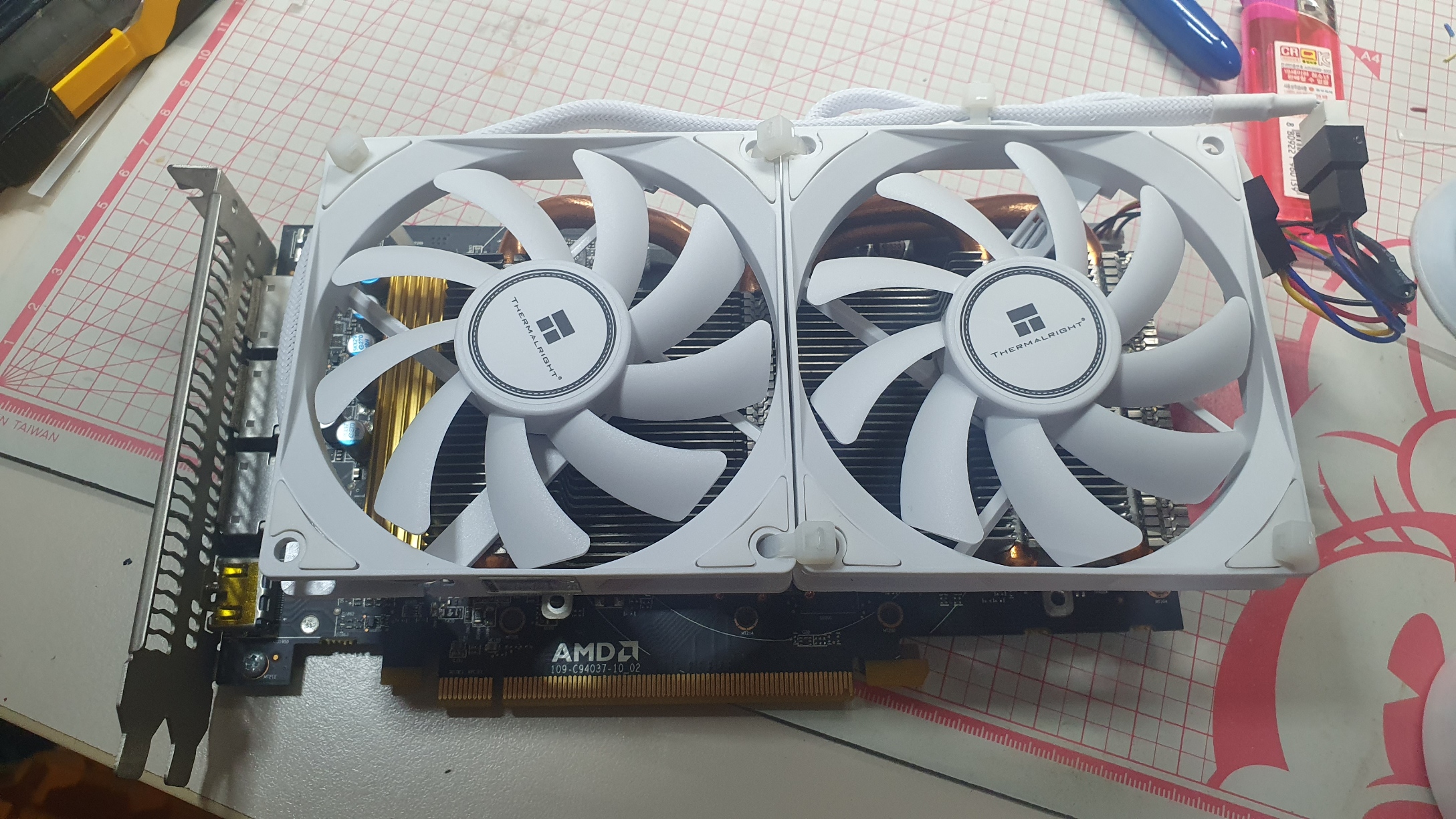

작업 후 결과물이다. 팬의 고정은 케이블 타이를 이용해서 기판에 뚫린 구멍을 통해 고정 하였다. 2개의 팬을 붙이는 작업도 접착제 같은거 없이 케이블타이 만을 이용했다.

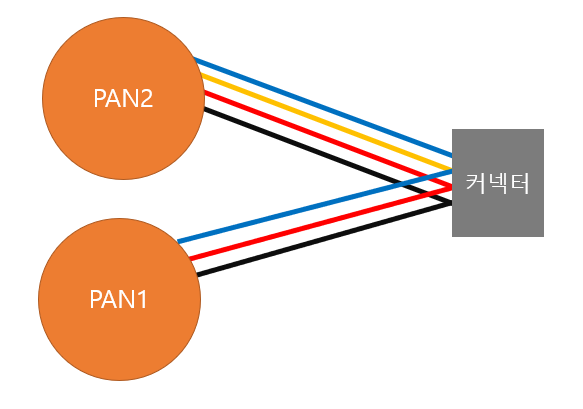

팬의 배선은 위와 같이 하면 된다. 한쪽은 전원, PWM, 센서(RPM) 선을 모두 연결하고 한 쪽은 RPM선을 빼고 연결한다. 배선의 색상은 대게 빨강은 + , 검정은 - 인데 PWM, RPM 선은 여러 가지 색상이 혼재하는 경우도 있으므로 잘 파악해서 연결해야 한다.

쿨링팬 교체 전의 FireStrike 점수는 12000점 정도가 나왔고 GPU 온도는 최고 90도를 기록했다.

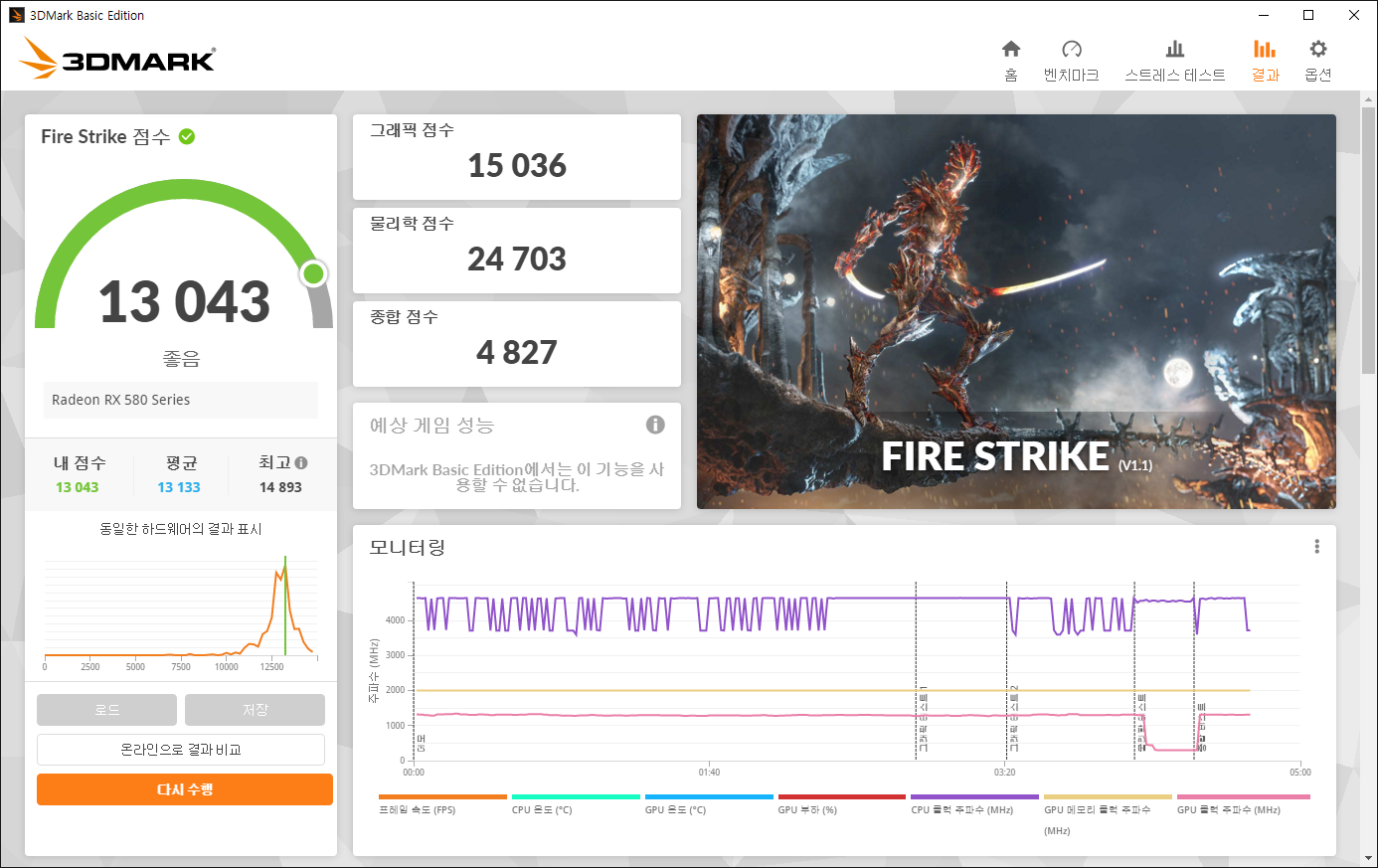

쿨러 교체 후의 FireStrike 점수이다. 개조 전보다 1000점이 올라서 13000점을 기록했고 GPU 온도는 최고온도 70도를 기록해서 개조 전과 비교해 20도나 떨어진 온도를 보여주었다.

2만 원 정도를 투자해서 생각보다 결과가 좋은 것 같다 온도뿐 아니라 쿨러가 쓸만한 건지 소음도 더욱 줄어들어 이번 DIY는 대만족이다.

그래픽카드 가격이 정상화 될 때까지 이걸로 버텨볼 생각이다 ㅠㅠ

[컴퓨터&인터넷] - 채굴 중고 RX580 4GB 그래픽카드 구입

[컴퓨터&인터넷] - 채굴 중고 RX580 4GB 그래픽카드 쿨링팬 교체

위의 글들에서 리뷰했던 RX580 광부 에디션을 아직까지도 잘 사용하고 있다. 하지만 고사양 게임은 별로 하지 않다가 요즘 게임을 플레이하니 그래픽카드가 뻗어버리는 증상이 일어났다. 플레이 중 갑자기 화면이 꺼지고 재부팅해도 그래픽카드 드라이버가 잡히지 않고 두어 번 재부팅을 해야 정상으로 돌아오는 현상이다.

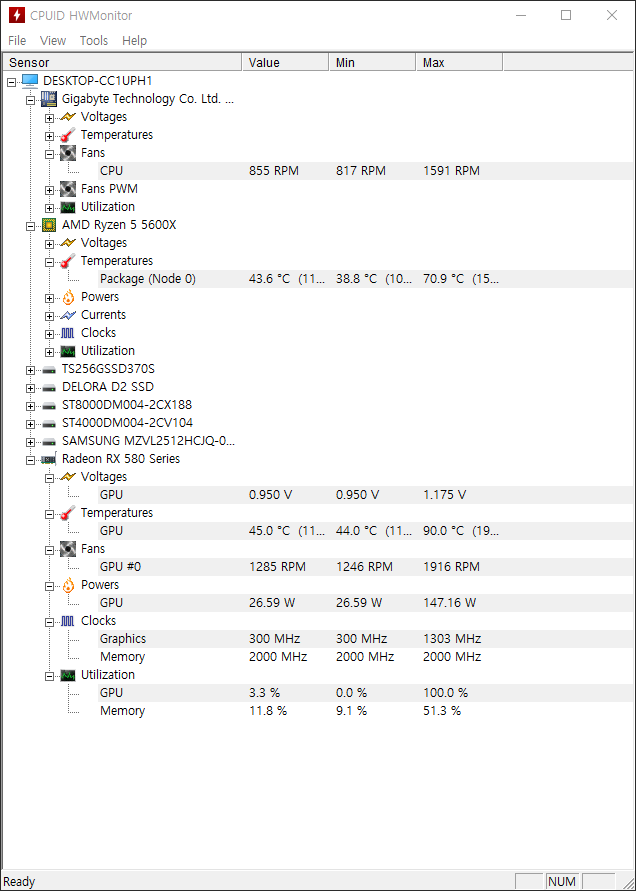

왜 그런가 싶어 HWMonitor 프로그램으로 게임을 하면서 GPU 온도를 살펴보니 거의 90도 까지 올라가는 온도. 그래픽카드 온도가 너무 높아 꺼지는 것으로 추정이 된다.  위의 쿨링팬 교체 글에서 보다시피 쿨링팬 교체 이후에도 별다른 효과를 보지 못했었다.

원인을 찾기 위해 게임을 하면서 HWMonitor를 다시 한 번 관찰해 보았다. 그 결과 GPU의 온도는 쑥쑥 올라가는데 교체한 쿨링팬의 RPM이 따라서 올라가지 않는 현상이 나타났다. 온도가 높이 올라가도 1300 RPM 언저리에서 왔다 갔다 했다. 이 팬의 최대속도가 1800 RPM인데 풀로드 시 너무 낮은 RPM으로 충분한 풍량이 발생하지 않으니 GPU가 뜨거워져 컴퓨터가 다운됐던 것으로 생각이 되었다.

방법을 찾아보니 와트맨이라는 것이 있었다. 라데온 그래픽카드 쿨링팬의 속도를 임의대로 조절할 수 있는 기능인데 라데온 드라이버를 설치하면 트레이에 생기는 아이콘을 클릭하면 나오는 기능이다. 그런데 요즘 드라이버에서는 와트맨이란 명칭이 없어지고 라데온 소프트웨어 실행 후 다른 경로로 들어가면 아직도 같은 기능을 이용할 수 있다.

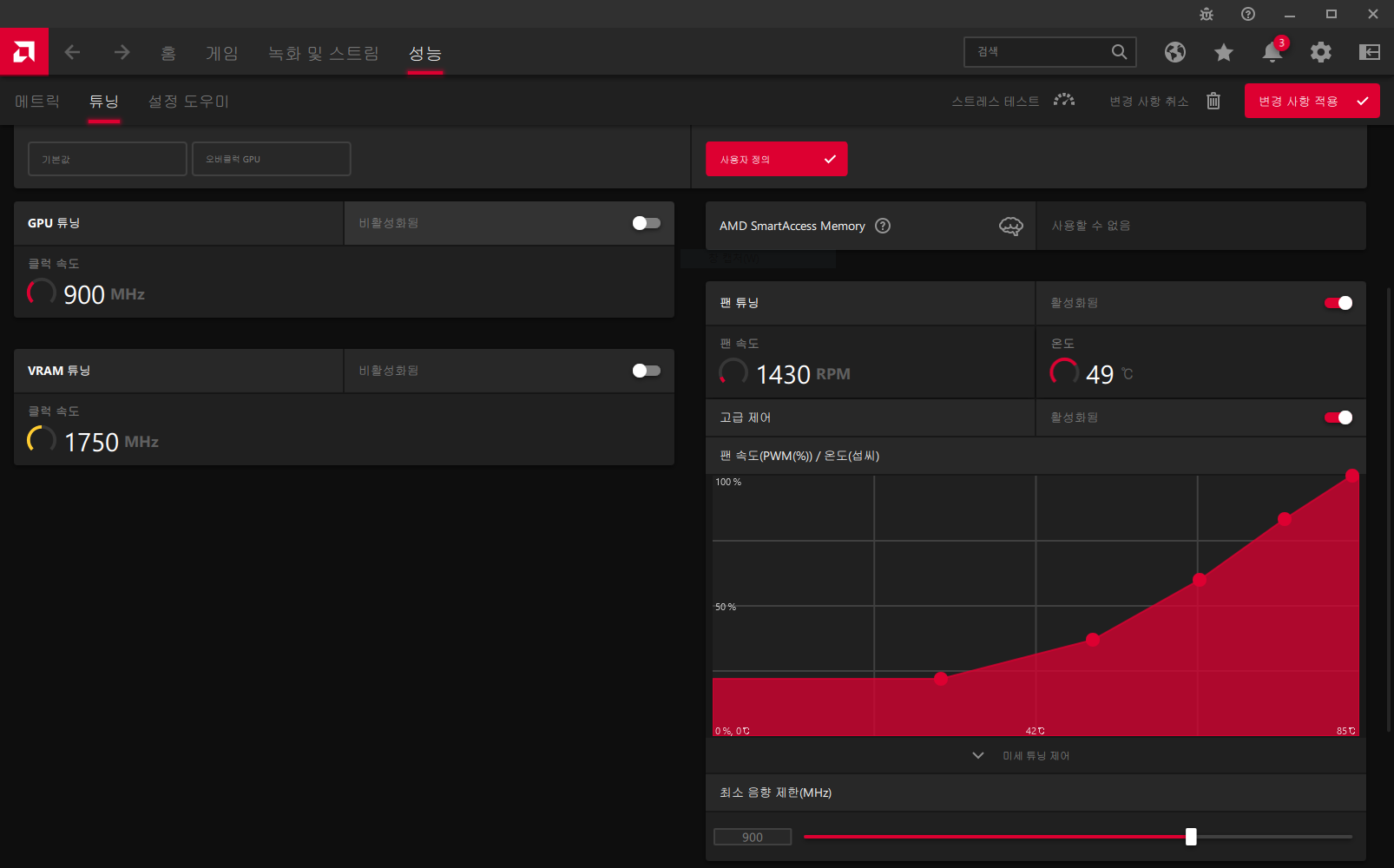

성능 -> 튜닝 -> 수동튜닝 (사용자 정의)를 클릭하면 위와 같이 나오는데 조절하는 방법은 와트맨과 같다. XY 그래프로 되어 있는데 가로축이 GPU 온도, 세로축이 팬 속도(%)로 되어 있어 그래프를 드래그하여 마음대로 팬 속도를 조절할 수 있는 기능이다. 위의 그림은 수정 후의 팬 속도인데 원래 60도 부근에서 쿨링팬 회전 속도가 60% 정도에서 그냥 끝까지 평행하게 되어 있었다. 그러니 온도가 올라도 팬 회전 속도가 오르지 않고 일정하게 유지되니 GPU 온도만 계속 올랐던 것이다.

위와 같이 팬속도를 수정하고 다시 게임을 플레이해 보았다. 결과 60~70도 사이를 왔다 갔다 하면서 안정적으로 게임을 플레이할 수 있었다. 자꾸 다운되길래 광부 출신이라 드디어 고장나버린걸까? 생각했는데 이런 해결방법을 알게 되어 기쁘다. 7만 원에 구입해서 고장도 안 나고 참 잘 사용하고 있는 기특한 그래픽카드이다.

기존에 메인으로 사용하던 GTX770을 거실에 있는 PC에 물려주고 메인PC에 꼽아서 쓸 새로운 그래픽카드를 물색해 보았다. 자연스레 가성비가 뛰어난 채굴 중고 그래픽카드들에게 눈이 갔다. 채굴 중고라도 Nvidia 제품들은 상대적으로 비쌌고 AMD 제품들은 저렴했다. 저렴한 가격에 그냥 저냥 게임성능 나오고 플루이드 모션으로 영화도 보자해서 RX570 또는 580 제품들을 검색해 보던 중 심플하게 생긴 RX580 4GB 채굴 중고 제품을 7만원에 온라인에서 구입했다.

메이커 표시도 아무런 치장도 없는 그냥 그래픽카드. 찾아보니 인터넷에 정보가 꽤 있었다. 태생부터 채굴용으로 나온 제품이고 확실하진 않지만 지포스 그래픽카드만 만드는 Zotac에서 OEM 생산한 제품이라고 한다. 특이한 점은 원팬이다. 대부분의 580 이 투팬인데 이건 원팬이다.

AMD의 RX580 레퍼런스 기판으로 만들어졌다고 한다.

백패널 따위는 없다.

뒷면의 작은 스티커 만이 이 그래픽카드의 아이덴티티를 알려준다. 램은 쿨러를 뜯어보니 삼성의 GDDR5 램이 사용되었다.

포트는 DP 3개, HDMI 1개이다. 레퍼런스 기준인가보다. DVI는 없다. 나중에 DP to DVI 젠더를 구입해서 더블모니터를 사용할 생각이다.

첫번째로 채굴 중고를 구입해서 해 주어야 한다는 청소 및 써멀 구리스 재도포를 해 주었다. 뒷면 X 자 모양의 브라켓에 달려 있는 나사 4개만 풀면 쿨러가 분리 되므로 떼내고 해주면 된다.

두번째로 이 제품에 있는 채굴 전용 바이오스를 일반적인 용도의 바이오스로 바꾸어 주어야 한다. 채굴용 제품의 경우 GPU 클럭은 낮추고 메모리 클럭은 높여서 사용하기 때문에 일반적인 용도의 바이오스를 구해서 교체해 주어야 한다. 이에 대해서는 아래의 링크를 참고하면 더욱 상세한 사항을 알 수 있고 다양한 바이오스를 구해서 자신에게 맞는 것을 찾을 수 있을 것이다.

다음은 위의 hwtips 블로그에 있는 여러가지 바이오스들을 올려서 3DMark 점수(파이어스트라이크, 파스)를 측정해 본 결과이다. 모든 바이오스를 테스트하지는 못 했다.

AMD_RX_580_4GB_UEFI_LP_1V_M1750_ZF_MaxTDP_95W_V4.rom

AMD_RX_580_4GB_UEFI_LP_1V_M2000_ZF_MaxTDP_105W_V4.rom

AMD_RX_580_4GB_UEFI_LP_1.05V_M2000_ZF_MaxTDP_105W_V4.rom

AMD_RX_580_4GB_UEFI_LP_1.05V_M2000_ZF_MaxTDP_145W_V4.rom

그런데 이 제품의 최대 단점이 있다. 바로 팬이 하나 뿐 이라는 것이다. 대부분의 RX580 제품들이 2팬 인것에 비해 아무래도 쿨링 성능이 떨어질 것이다. 게다가 쿨링부가 작아서 전원부 및 메모리 쿨링이 안된다. 이런 경우 아래의 블로그와 유튜브 등을 참고하면 쿨링부를 개조해서 쿨링성능을 개선할 수 있다. (나는 안하고 그냥 쓸 거지만...)

결론적으로 채굴용 중고 그래픽카드는 구입하고나서 이것 저것 신경을 써야하고 DIY로 해결할 일이 꽤 있기 때문에. 이것이 귀찮거나 컴퓨터 관련 지식이 없는 사람은 그냥 새 그래픽카드를 구입하는 것이 바람직 할 것이다. 가성비 좋은 그래픽카드를 찾고 DIY를 좋아한다면 한 번 쯤 구입해서 이것 저것 개조하고 교체하는 것도 괜찮은 경험 같다. 다음 그래픽카드는 새걸 사자!

※ ATI 비디오카드 바이오스 업데이트 프로그램 : ATiWinFlash.zip
